解析PCB板膠固化不良

2024-11-29  瀏覽量:268



解析PCB板膠固化不良



本案例是關于某PCB板用室溫硅膠,發現有膠水泄露的現象,線路板兩面施膠,正面膠水已完全固化,而背面膠水僅表面結皮,破開結皮發現結皮下的膠水未固化。正面PCB板的工藝與背面不完全相同,背面錫膏回流焊和波峰焊雙制程(助焊劑噴灑的方式),正面是刷錫膏和回流焊,現對NG1(嚴重固化不良)、NG2(固化不佳)、使用的催化劑、交聯劑、室溫膠、助焊劑進行分析,其中NG2袋里有較多的液體。





測試分析



1 光學分析

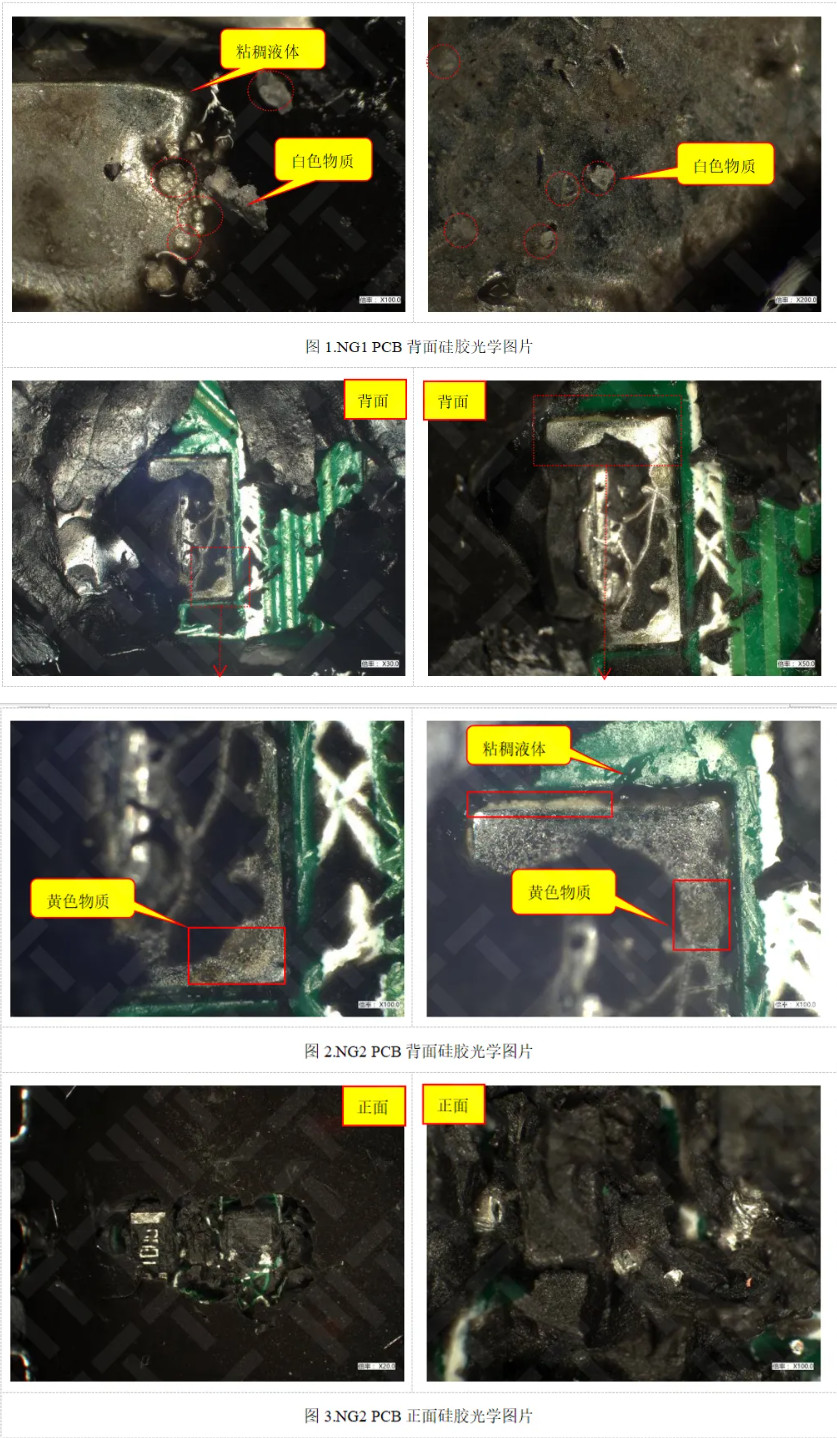

從光學分析結果可知,發現NG1背面有較多的透明顆粒,如圖1所示。NG2背面固化不良位置,焊錫周圍硅膠呈現粘稠狀液體形貌,焊錫表面有黃色物質,如圖2所示。NG2正面硅膠內部不明顯粘稠狀液體形貌,如圖3所示。





2 FTIR分析

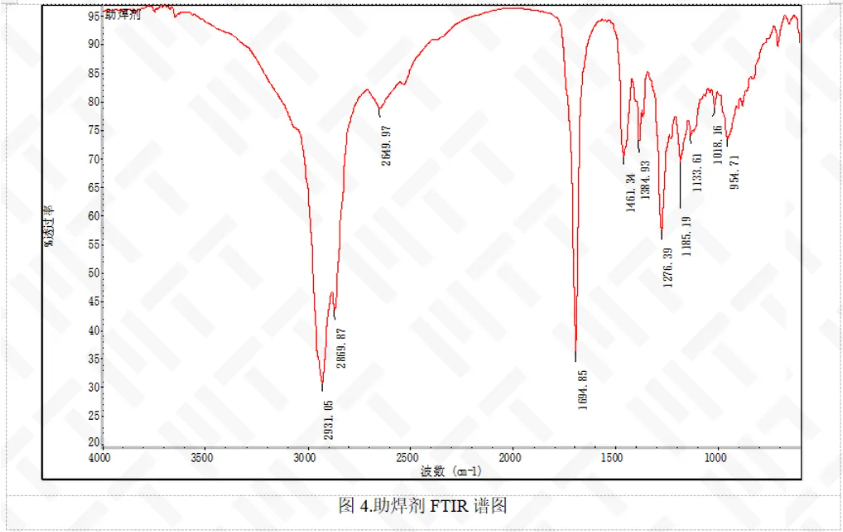

對助焊劑主成分進行分析,得知主成分為松香,松香中含有COOH,屬于酸性物質,如圖4所示:1694.85cm-1歸屬于松香中羧基中C=O伸縮振動吸收峰。

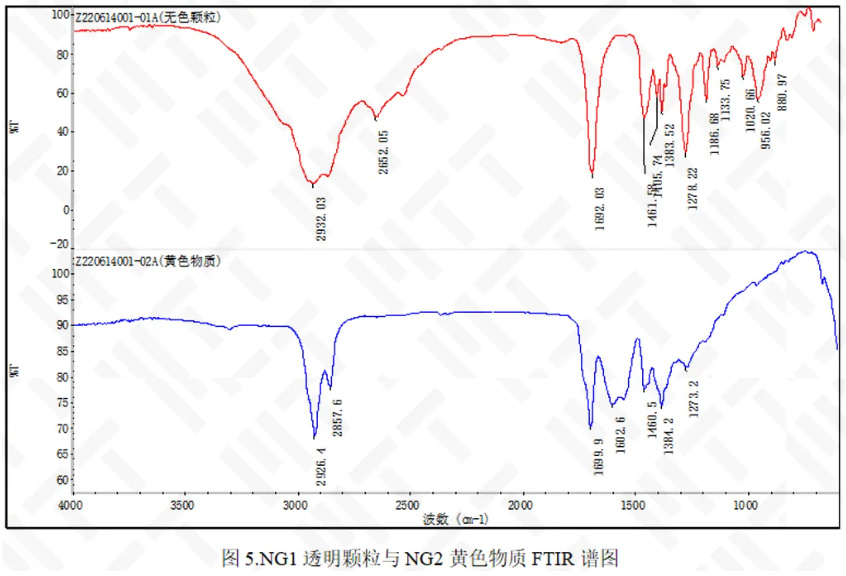

對NG1背面透明顆粒以及NG2焊錫表面黃色物質進行分析,發現NG1透明顆粒主要為助焊劑中松香成分,而NG2焊錫表面黃色物質主要為松香生成的鹽,如圖5所示。

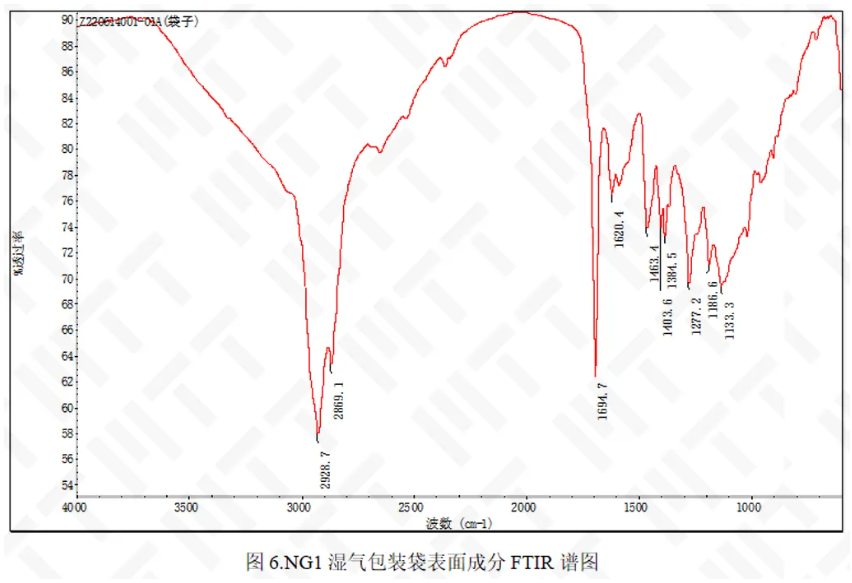

對NG1包裝袋內成分進行分析,得知包裝袋內成分為松香,如圖6所示。

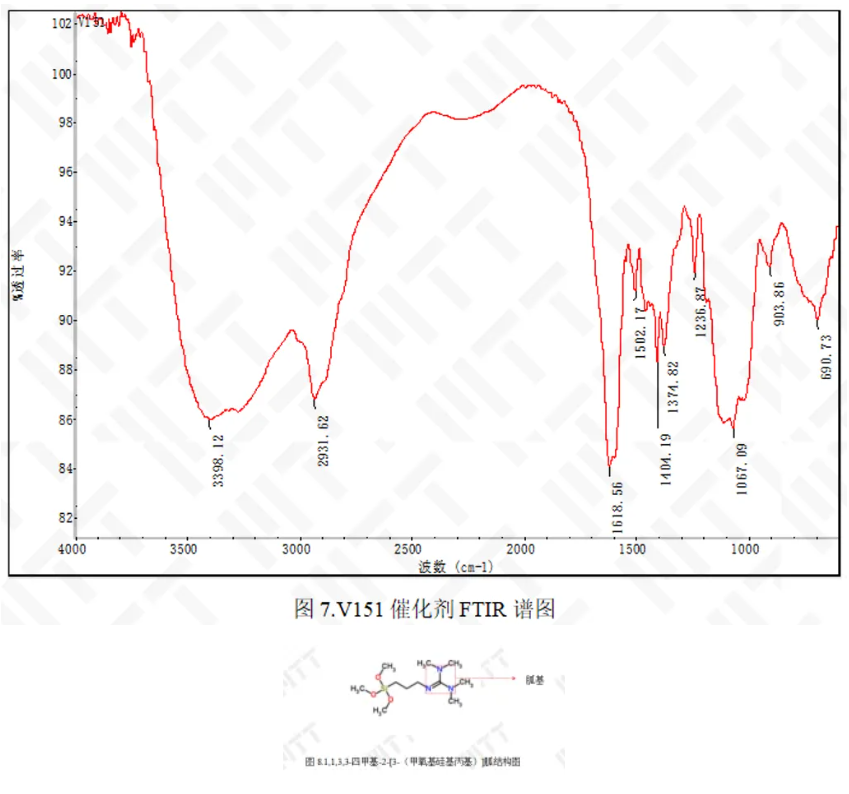

對催化劑成分進行分析,V151催化劑中含有胍基、硅氧烷結構,V151為1,1,3,3-四甲基-2-[3-(甲氧基硅基丙基)]胍,胍基屬于強堿物質,堿性與氫氧化鈉相似,兩者相遇會反應生成鹽,如圖7所示。





3 GCMS 分析

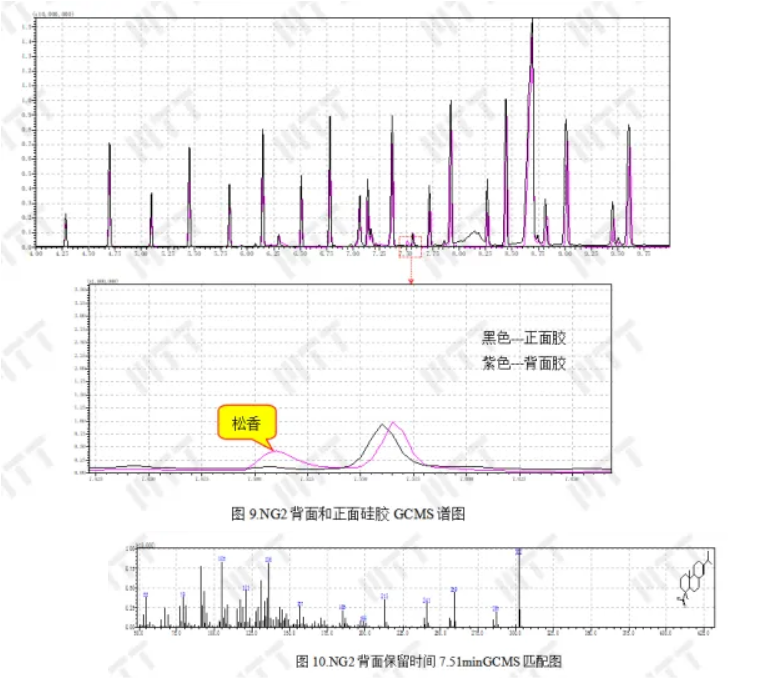

發現NG2背面固化不良位置有松香的峰,其余硅氧烷環體,而正面固化完全位置的膠無明顯松香的峰,只是殘留的硅氧烷環體,如圖9所示。





4 模擬驗證分析

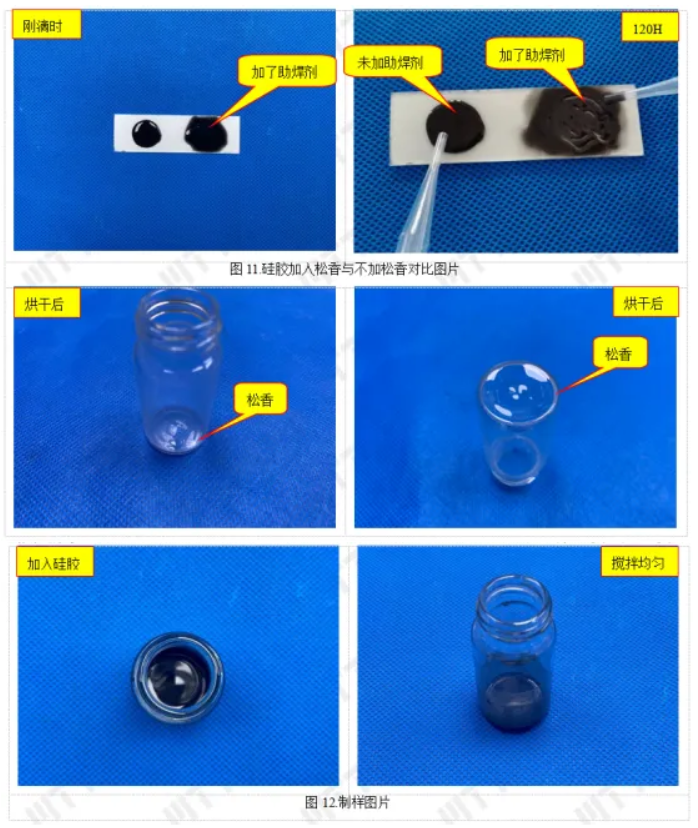

從驗證結果可知,正常硅膠24h可以固化完全,加入松香的硅膠,即使放置120H,仍然不能固化,松香使催化劑中毒,影響固化。





結論



總結:

膠固化不良的原因是PCB表面殘留較多的松香,松香與膠中催化劑發生反應,導致催化劑中毒,起不到催化作用,導致固化不良。
