摘要：

    通過對NG樣品、OK樣品進行了外觀光學檢查、金相切片分析、SEM/EDS分析及模擬試驗分析，認為造成陶瓷電容耐壓不良原因為二次包封模塊固化過程中及固化后應力作用造成陶瓷-環氧界面存在間隙，導致其耐壓水平降低。

1. 案例背景
   陶瓷電容器客戶端耐壓不良。

2.分析方法簡述
    （1）通過對NG樣品、OK樣品進行了外觀光學檢查、金相切片分析、SEM/EDS分析及模擬試驗后，發現NG樣品均存在明顯的陶瓷-環氧界面脫殼，產生了氣隙，此氣隙的存在會嚴重影響電容的耐壓水平。 從測試結果，可以明顯看到在陶瓷-環氧分離界面的裂縫位置存在明顯的碳化痕跡，且碳化嚴重區域基本集中在邊緣封裝較薄區域，而OK樣品未見明顯陶瓷-環氧界面脫殼分離現象。

    （2）NG樣品與OK樣品結構成分一致，未見結構明顯異常。失效的樣品是將未封樣品經焊接組裝灌膠，高溫固化后組成單元模塊進行使用的。取樣品外封環氧樹脂進行玻璃轉化溫度測試，發現未封樣品的外封環氧樹脂玻璃轉化溫度較低，懷疑因為灌膠的高溫超過了陶瓷電容的環氧樹脂封體的玻璃轉化溫度，達到了其粘流態，導致陶瓷基體和環氧界面脫粘產生氣隙。隨著環氧樹脂固化冷卻過程體積收縮，產生的內應力以殘余應力的形式保留在包封層中，并作用于陶瓷-環氧界面，劣化界面的粘結，此時的形變就很難恢復。然后在外部電場力（耐壓加電測試）的作用下，在間隙路徑上產生了弱點擊穿。

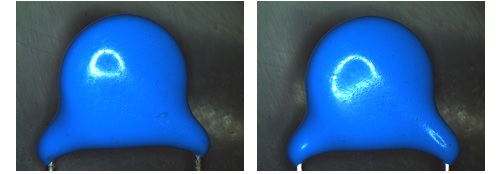

圖1.樣品外觀典型外觀

    對委托方提供的樣品進行金相切片，NG樣品環氧樹脂封層和陶瓷基材分層明顯，兩電極間的裂縫通路上有碳化的痕跡，OK樣品未見異常。

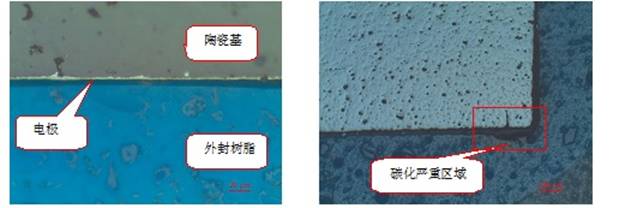

圖2. NG樣品金相切片照片（500X, 100X）

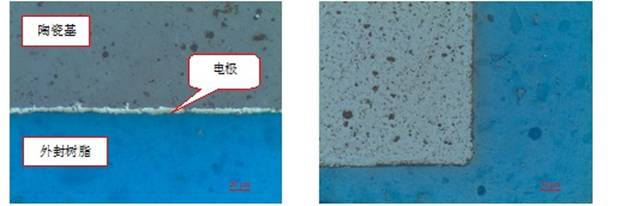

圖3. OK樣品金相切片照片（500X, 200X）

樣品切片后，對剖切面進行SEM/EDS分析，NG樣品環氧樹脂和陶瓷基材分層明顯，且有明顯的碳化痕跡

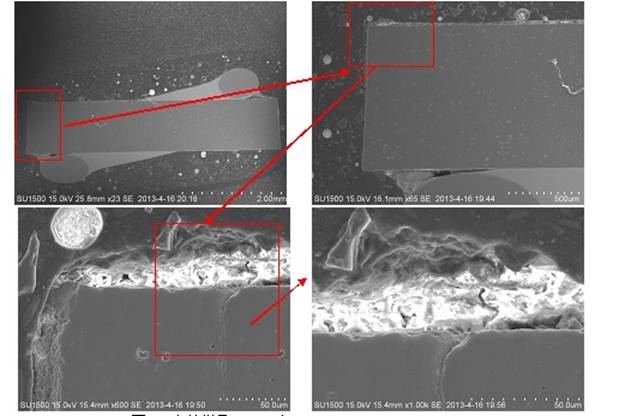

圖4. 失效樣品SEM照片（23X, 65X, 600X, 1000X）

    取未封OK樣品外層環氧樹脂材料若干，進行DSC熱分析，檢測其Tg溫度點。

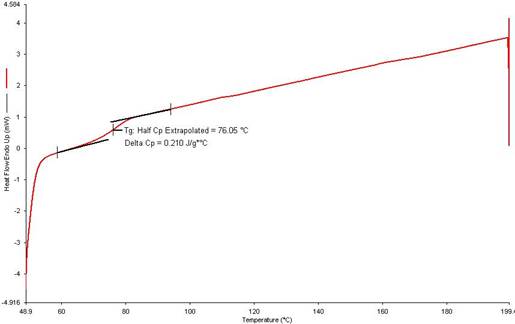

圖5. 玻璃轉化溫度曲線

3. 失效模式分析
    （1）在電場作用下，陶瓷電容器的擊穿 破壞遵循弱點擊穿理論，而局部放電是產生弱點破壞的根源。除因溫度冷熱變化產生熱應力導致開裂外，對于環氧包封型高壓陶瓷電容，無論是留邊型還是滿銀型電容都存在著電極邊緣電場集中和陶瓷-環氧的結合界面等比較薄弱的環節。環氧包封陶瓷電容器由于環氧樹脂固化冷卻過程體積收縮，產生的內應力以殘余應力的形式保留在包封層中，并作用于陶瓷-環氧界面，劣化界面的粘結。在電場作用下，組成高壓陶瓷電容瓷體的鈣鈦礦型鈦酸鍶鐵類陶瓷（SPBT）會發生電機械應力，產生電致應變。當環氧包封層的殘余應力較大時，二者聯合作用極可能造成包封與陶瓷體之間脫殼，產生氣隙，從而降低電壓水平。
    （2）介質內空洞：導致空洞產生的主要因素為陶瓷粉料內的有機或無機污染、燒結過程控制不當等?？斩吹漠a生極易導致漏電，而漏電又導致器件內局部發熱，進一步降低陶瓷介質的絕緣性能從而導致漏電增加。該過程循環發生，不斷惡化，導致其耐壓水平降低。
    （3）包封層環氧材料因素：一般包封層厚度越厚，包封層破壞所需的外力越高。在同樣電場力和殘余應力的作用下，陶瓷基體和環氧界面的脫粘產生氣隙較為困難。另外固化溫度的影響，隨著固化溫度的提高，高壓陶瓷電容的擊穿電壓會越高，因為高溫固化時可以較快并有效地減少殘余應力。隨著整體模塊灌膠后固化的高溫持續，當達到或超過陶瓷電容器外包封層環氧樹脂的玻璃轉化溫度，達到了粘流態，陶瓷基體和環氧界面的脫粘產生了氣隙，此時的形變就很難恢復，這種氣隙會降低陶瓷電容的耐壓水平。
    （4）機械應力裂紋：陶瓷體本身屬于脆性較高的材料，在產生和流轉過程中較大的應力可能造成應力裂紋，導致耐壓降低。常見的應力源有：工藝過程電路板流轉操作；流轉過程中的人、設備、重力等因素；元件接插操作；電路測試；單板分割；電路板安裝；電路板定位鉚接；螺絲安裝等。

4.結論
    綜合以上測試分析可知，導致樣品失效的原因為：
    1).直接原因：陶瓷-環氧界面存在間隙，導致其耐壓水平降低。
    2).間接原因：a.二次包封模塊固化過程中產生了環氧材料應力收縮，致使陶瓷-環氧界面劣化，形成了弱點放電的路徑。
    b.二次包封模塊固化后，樣品放置時間過短，其內部界面應力未完全釋放出來，在陶瓷-環氧界面存在微裂紋，導致耐壓水平降低。
