1 前言
非金屬夾雜物主要來源于在鋼液冷凝過程中，其氧、硫、氮的化合物平衡常數(shù)相應增大所形成的各種類型的非金屬夾雜物化合物，按化學反應而形成的產(chǎn)物，其名稱應為非金屬夾雜物，或簡稱夾雜物。夾雜物存在于鋼鐵中的數(shù)量雖然不多，但對鋼鐵材料及其產(chǎn)品質量有著不良的影響。隨著現(xiàn)代材料工程技術的發(fā)展，對鋼材質量要求日益嚴格，因此，深入探討和研究非金屬夾雜物，將對材質的鑒定、產(chǎn)品斷裂分析、廢品分析、失效分析都具有重大意義。


2 鋼中非金屬夾雜物來源
夾雜物的產(chǎn)生主要由于在鋼的熔煉過程中，熔融和凝固時所發(fā)生一系列的物理化學反應的結果，按其來源可分為內生（內在）夾雜物和外來（外在）夾雜物兩類。
2.1 內生夾雜物
內生夾雜物是指鋼在冶煉、澆鑄和冷凝的過程中，由于內部各種物質成分之間、或鋼與爐中的氣氛、容器等接觸而引起的化學反應所生成的產(chǎn)物，或鋼液在冷凝溫度下降時，因溶解度減小等因素而析出的顆粒物質。
2.2 外來夾雜物
外來夾雜物又稱外在夾雜物或偶然夾雜物。它是由于在冶煉、澆鑄生產(chǎn)過程中，從設備或容器上剝落下來而摻入鋼液中的雜質。另外，有時因冶煉操作的疏忽使耐火材料磚產(chǎn)生裂紋，受熱沖擊而脫落下來與其它各類氧化物形成產(chǎn)物，成為外來夾雜物。

3 夾雜物對鋼材質量的影響
夾雜物的危害性取決于其數(shù)量、形狀、大小、分布以及其熔點和物理、化學性能。當夾雜物具有低熔點的性質時，在熱加工變形過程中由于其熔融或軟化，使鋼產(chǎn)生熱脆性而導致開裂。當鋼中存在鋁夾雜物或其他氮化物時，使鋼的表面硬度不均勻，造成冷加工切削和研磨困難。當鋼中夾雜物已超標時，給熱處理和焊接工藝帶來很大的困難，例如造成化學熱處理滲層不均勻，焊接時將會導致焊接件的強度大大降低或開裂等。


4 夾雜物的金相鑒定方法
金相鑒定法除了對夾雜物的化學成分、晶體結構不能鑒定外，在光學金相顯微鏡下可以直接觀察和鑒別夾雜物的形態(tài)、大小、數(shù)量、分布、類型等，同時金相法還具有操作簡便、容易實施的特點。
4.1 金相試樣的截取與制備
為了保證截取的試樣能夠具有代表鑒別非金屬夾雜物的結果、其截取的部位應符合相應技術條件的要求。對于鍛坯件、可從鍛坯的中心至邊緣的不同部位如在鍛坯的頭部、中部、尾部取樣；對軋制和冷拔的鋼材，要通過中心線沿縱向取樣為宜；對淬火開裂、鍛造裂紋、熱軋、沖壓、失效疲勞斷口等，都應在開裂、斷口處截取樣品；對于特殊鋼材或產(chǎn)品零件，可按照相應的標準進行。

試樣在磨制時依次使用由粗到細的金相砂紙，下道磨制工序都要與上道磨制工序的磨痕垂直，知道磨痕消失為止。在拋光過程中，用適當?shù)膲毫κ乖嚇拥膾伖饷嬖趻伖獗P半徑的部位來回移動，同時試樣自身也應不斷地轉動。最終要求試樣未浸蝕在100倍視場下，其表面無劃痕、無剝落、無水痕、無污跡、平整光亮如鏡。
4.2 夾雜物的類型和形態(tài)

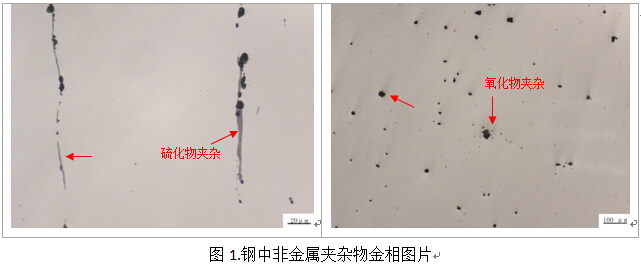

硫化物具有高的延展性，有較寬范圍形態(tài)比（長度/寬度）的單個灰色夾雜物，一般端部呈圓角；氧化鋁類大多數(shù)沒有變形，帶角的，形態(tài)比小（一般<3），黑色或帶藍色的顆粒，沿軋制方向排成一行（至少三個顆粒）；硅酸鹽類具有高的延展性，有較寬范圍形態(tài)比（一般≥3）的單個呈黑色或深灰色夾雜物，一般端部呈銳角；球狀氧化物類不變形，帶角或圓形的，形態(tài)比小（一般＜3），黑色或帶藍色的，無規(guī)則分布的顆粒；單顆粒球狀類形態(tài)為圓形或近似圓形，直徑≥13μm的單顆粒夾雜物。

5 結束語
鋼中的非金屬夾雜物類型很多，在常規(guī)檢驗中，往往采用與標準等級對照的方法進行評級，相關的標準為GB/T 10516-2005 鋼中非金屬夾雜物含量的測定方法[1]，ASTM E45-2013測定鋼材夾雜物含量的試驗方法[2] ，DIN 50602-1985 用標準圖譜評定優(yōu)質鋼中非金屬夾雜物含量的微觀檢驗方法[3]。

參考文件
[1] GB/T 10516-2005 鋼中非金屬夾雜物含量的測定方法
[2] ASTM E45-2013   測定鋼材夾雜物含量的試驗方法
[3] DIN 50602-1985  用標準圖譜評定優(yōu)質鋼中非金屬夾雜物含量的微觀檢驗方法


　　文章來源于美信檢測，如需轉載文章請注明來源處：http://czyx888.com
