當今電子產品繼續向著微型、扁平、高可靠性方向發展，大量使用耐熱性不高的高分子材料，傳統的鉛鋅合金焊接的材料已不能滿足其發展需求。 在制造和裝配過程中如果以以往的焊接方式，

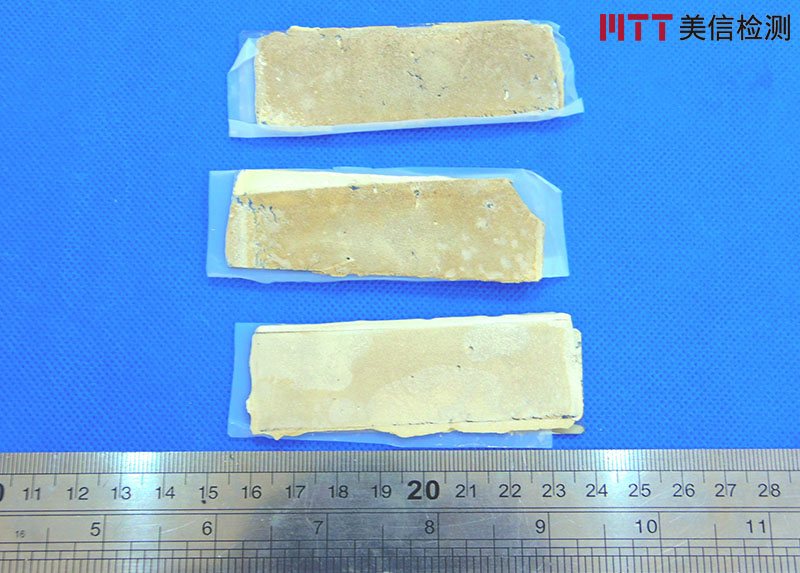

圖1 ME8512環氧導電膠樣品

則會引起器件的零件變形、接頭不牢、性能下降等問題，而使用導電膠進行粘接則可以解決上述的問題。

導電膠中主劑樹脂的種類、導電填料的品種、用量、粒度都會影響導電膠的導電性，且應用工藝不同也會影響該性能。本次案例應客戶要求，檢測樣品ME8512環氧導電膠的線性熱膨脹系數、導熱系數、體積電導率。

檢測項目：線性熱膨脹系數

實驗概述：

在環境溫度為23±2℃，濕度為50±5%R.H的條件下，根據檢測標準ASTM E831-2014通過熱機械分析對固體材料線性熱膨脹的試驗方法，使用熱機械分析儀（TMA 402 F3）進行檢測。在N2環境中，以5℃/min的速率從-65℃升溫到150℃，此溫度范圍下的線性熱膨脹系數為40.30μm/(m•℃)，測試曲線如下圖所示：

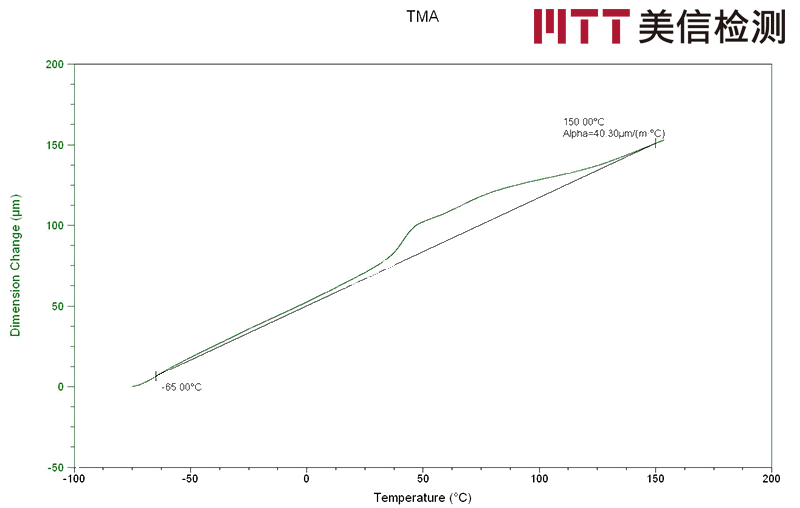

圖2  樣品ME8512環氧導電膠測試曲線

檢測項目：導熱系數

實驗概述：

在環境溫度為23±2℃， 濕度為50±5%R.H的條件下，根據檢測標準ASTM E1461-2013用閃光法測定固體熱擴散率的試驗方法，使用閃光導熱儀（耐馳 LFA 467）、密度天平（MatsuHaku  QL-120C）進行檢測。樣品厚度為2.790mm，直徑為12.500mm的檢測條件下，測試溫度為121.0℃下的導熱系數為2.691 W/m•K、熱擴散系數為1.466 mm2/s、比熱容為0.669 J/g•K、密度為2.743 g/cm3。

檢測項目：體積電阻率

實驗概述：

在環境溫度為23±2℃，濕度為50±5%R.H的條件下，根據檢測標準ASTM D257-2014絕緣材料直流電阻或電導的試驗方法，使用四探針測試儀（SZT-2A）進行檢測。將樣品分為三個平行樣，按下表條件進行測試，得出體積電阻率：

環氧導電膠的應用范圍已經從電子行業擴展到軍工，航空航天，汽車等行業，隨著高新技術的飛速發展，國內外對環氧導電膠的要求不斷的提高，檢測其優良的性能對企業的生產尤為重要。作為專業的第三方檢測機構，我們幫助客戶解決在產品研發、生產、貿易等環節遇到的各種與材料相關的工程、科學和技術問題。

*****結束*****

MTT（美信檢測）是一家從事材料及零部件品質檢驗、鑒定、認證及失效分析服務的第三方實驗室，網址：czyx888.com，聯系電話：400-850-4050。
