電線的主成分定性與熱重分析
2015-12-29 瀏覽量：1680
本案例應客戶要求，檢測線材的主成分，并進行熱重分析，以確定其是否符合產品的生產要求。
1.主成分定性
實驗概述：
在環境溫度為23±2℃，濕度為50±5%R.H的條件下，使用傅里葉紅外變換光譜儀（Thermo Nicolet iN10），根據檢測標準GB/T 6040-2002 紅外光譜分析方法通則進行檢測。測得樣品紅外曲線如下圖：

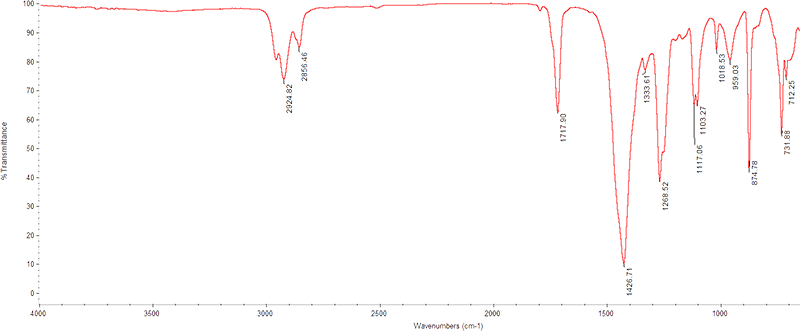

圖2 樣品紅外曲線圖
由樣品的紅外光譜結果可知，3000~2800cm-1為飽和C-H的伸縮振動區域，C=O伸縮振動的吸收在1717.90cm-1， 1426.71cm-1及874.78 cm-1處吸收峰表明有碳酸鹽的存在。1268.52cm-1處的雙吸收峰為C-O伸縮振動吸收峰及CH2-C-Cl搖擺振動吸收峰， 731.88cm-1處為苯環上CH面外彎曲振動吸收，712.25 cm-1處為C-Cl伸縮振動。其中1717.90cm-1， 1268.52cm-1、1117.06cm-1及731.88cm-1等特征吸收表明有鄰苯酸酯類物質存在。
通過比較樣品圖譜與標準圖譜可知，樣品的主成分為聚氯乙烯（PVC），其中含有鄰苯二甲酸酯類物質。PVC具有高絕緣性、不易燃性、高強度、耐氣侯變化性以及優良的幾何穩定性，對許多氧化劑、還原劑和強酸都有很強的抵抗力。是用作電線電纜的一種比較理想的材料。
2.熱重分析
實驗概述：
在環境溫度為23±2℃，濕度為50±5%R.H的條件下，使用熱重分析儀（耐馳TG209F3），根據檢測標準ISO 11358-1:2014 塑料高聚物熱量的分析法（TG）第1部分：一般原則進行檢測。
在調試儀器后，取適量樣品置于坩堝內，使用儀器自帶稱取功能稱取樣品質量，以10 ºC /min的速率從室溫升溫到1000℃，繪出樣品的熱重曲線如下圖：

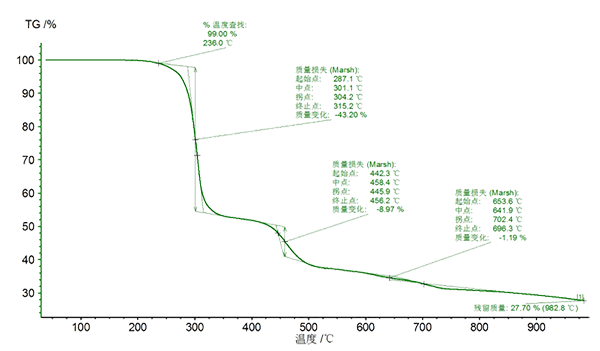

圖3 樣品熱重曲線
根據熱重曲線可知樣品在哪些溫度區間會有組分分解，以及組分的大致含量，最后灼燒殘余物質的含量等。知道了樣品受熱分解的過程可對應設計不同的工藝來滿足生產的需求，在保證有效物質不被分解的情況下盡量提高生產效率。
綜上主成分定性、TGA的測試數據進行分析，樣品的主成分為聚氯乙烯（PVC），填料含量較少，受熱能保持相對穩定，能夠在惡劣環境下使用，樣品測試結果滿足客戶批量生產的需求。
美信檢測作為專業的第三方檢測機構，可有效地協助生產商及經銷商等客戶及時了解產品質量，對其產品可靠性提出建議，提升產品良率及可靠性，提升產品競爭力，并且可以通過失效分析檢測查找產品失效的根本原因，提供產品及工藝改進意見，也可為司法仲裁提供依據。致力于幫助客戶解決在產品研發、生產、貿易等環節遇到的各種與材料相關的工程、科學和技術問題。
*** 結束 ***
- 聯系我們
深圳美信總部
熱線：400-850-4050
郵箱：marketing@mttlab.com
蘇州美信
熱線：400-118-1002
郵箱：marketing@mttlab.com
北京美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
東莞美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
廣州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
柳州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
寧波美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
西安美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
