本文內容涉及鹽霧腐蝕現象及其危害，影響鹽霧腐蝕的因素，鹽霧試驗的方法及結果判定等幾個方面。



金屬材料、腐蝕、鹽霧試驗、中性鹽霧腐蝕、醋酸鹽霧試驗、銅鹽加速醋酸鹽霧試驗



腐蝕給金屬材料造成的直接損失巨大，有人統計每年全世界腐蝕報廢的金屬約一億噸，占年產量的20%～40%。而且隨著工業化的進程，腐蝕問題日趨嚴重化，美國1949年腐蝕消耗(材料消耗和腐蝕)為50億美元，1975年達700億美元，到1985年高達1680億美元，與1949年相比增加了80余倍。估計全世界每年因腐蝕報廢的鋼鐵設備相當于年產量的30%。顯然，金屬構件的毀壞，其價值遠比金屬材料的價值大的多；發達國家每年因腐蝕造成的經濟損失約占國民生產總值的2-4%；美國每年因腐蝕要多消耗3.4%的能源；我國每年因腐蝕造成的經濟損失至少達二百億。腐蝕的巨大危害不僅體現在經濟損失上，它還會帶來慘重的人員傷亡、環境污染、資源浪費、阻礙新技術的發展、促進自然資源的損耗。





鹽霧對金屬材料的腐蝕，主要是導電的鹽溶液滲入金屬內部發生電化學反應，形成“低電位金屬－電解質溶液－高電位雜質”微電池系統，發生電子轉移，作為陽極的金屬出現溶解，形成新的化合物即腐蝕物。金屬保護層和有機材料保護層也同樣，當作為電解質的鹽溶液滲入內部后，便會形成以金屬為電極和金屬保護層或有機材料為另一電極的微電池。鹽霧腐蝕破壞過程中起主要作用的是氯離子。它具有很強的穿透本領，容易穿透金屬氧化層進入金屬內部，破壞金屬的鈍態。同時，氯離子具有很小的水合能，容易被吸附在金屬表面，取代保護金屬的氧化層中的氧，使金屬受到破壞。除了氯離子外，鹽霧腐蝕機理還受溶解于鹽溶液里（實質上是溶解在試樣表面的鹽液膜）氧的影響。氧能夠引起金屬表面的去極化過程，加速陽極金屬溶解，由于鹽霧試驗過程中持續噴霧，不斷沉降在試樣表面上的鹽液膜，使含氧量始終保持在接近飽和狀態。腐蝕產物的形成，使滲入金屬缺陷里的鹽溶液的體積膨脹，因此增加了金屬的內部應力，引起了應力腐蝕，導致保護層鼓起。

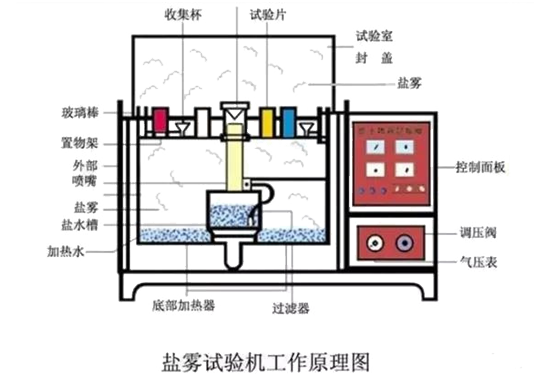

中性鹽霧試驗是出現最早目前應用領域最廣的一種加速腐蝕試驗方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調在中性范圍（6～7）作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm2•H之間。



醋酸鹽霧試驗是在中性鹽霧試驗的基礎上發展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。



銅鹽加速醋酸鹽霧試驗是國外新近發展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強烈誘發腐蝕。它的腐蝕速度大約是NSS試驗的8倍。



交變鹽霧試驗是一種綜合鹽霧試驗，它實際上是中性鹽霧試驗加恒定濕熱試驗。它主要用于空腔型的整機產品，通過潮態環境的滲透，使鹽霧腐蝕不但在產品表面產生，也在產品內部產生。它是將產品在鹽霧和濕熱兩種環境條件下交替轉換，最后考核整機產品的電性能和機械性能有無變化。



鹽霧試驗結果判定方法：評級判定法、稱重判定法、腐蝕物出現判定法、腐蝕數據統計分析法。



影響鹽霧試驗結果因素有很多，主要包括試驗溫濕度、鹽溶液的濃度、樣品放置角度、鹽溶液的pH值、鹽霧沉降量和噴霧方式等。







*** 結束 ***



MTT（美信檢測）是一家從事材料及零部件品質檢驗、鑒定、認證及失效分析服務的第三方實驗室，網址：czyx888.com，聯系電話：400-850-4050。
