簡析OIT的重要性及意義：

聚合物材料在生活中應用非常廣泛，但是在貯存加工和日常使用中常受到光熱電和氧的作用引起材料的物理機械性能變差，破壞材料的結構，但是在正常情況下，引起這些變化的時間可能比較長，為此，常用加速老化實驗來評價聚合物的穩定性。聚合物在氧化過程中首先消耗加入的抗氧劑，抗氧劑對聚合物起保護作用，待抗氧劑消耗掉便快速氧化材料。所以OIT是材料耐氧化分解的一種量度，采用DSC測量材料的OIT已經成為評價聚烯烴材料熱穩定的重要方法。

氧化誘導期法是一種簡便可行的加速老化的試驗方法，雖然不能代表材料在復雜使用環境下的事實結果，但是可以在一定程度下預測材料的熱氧穩定性，從而用來指導生產選材，優化產品。

使用OIT試驗方法需要注意的問題：

①按照不同標準測試的OIT沒有可比性

②OIT試驗受被測材料及加工歷史尺寸及應用條件等因素影響

③不同試樣表面積與體積比、樣品的均勻性較差、殘留應力及試樣與樣品皿接觸不好等都能對試驗結果的精度產生不利影響

④準確的溫度控制和氣體氛圍的純凈，才能消除非材料因素對結果的影響，對于氧化誘導期的測量非常重要



4 坩堝:

將試樣至于開口或加蓋密封但上部通氣的坩堝內。最好使用鋁坩堝。



5 氣體流速:

氣體流速通常是50±5ml/min。以下以等溫OIT為例：



6以等溫OIT為例測量主要步驟：

① 開始升溫前通氮氣5分鐘

② 20℃/min的升溫速率，恒溫溫度的選取盡量是10的整數倍

③ OIT小于10min大于60min的時候應分別在較低和較高的溫度下重新測試

④ 達到設定溫度時恒溫3min

⑤恒溫結束后切換同流速的氧氣，繼續恒溫至放熱顯著變化點出現后至少2min

⑥ 試驗完畢

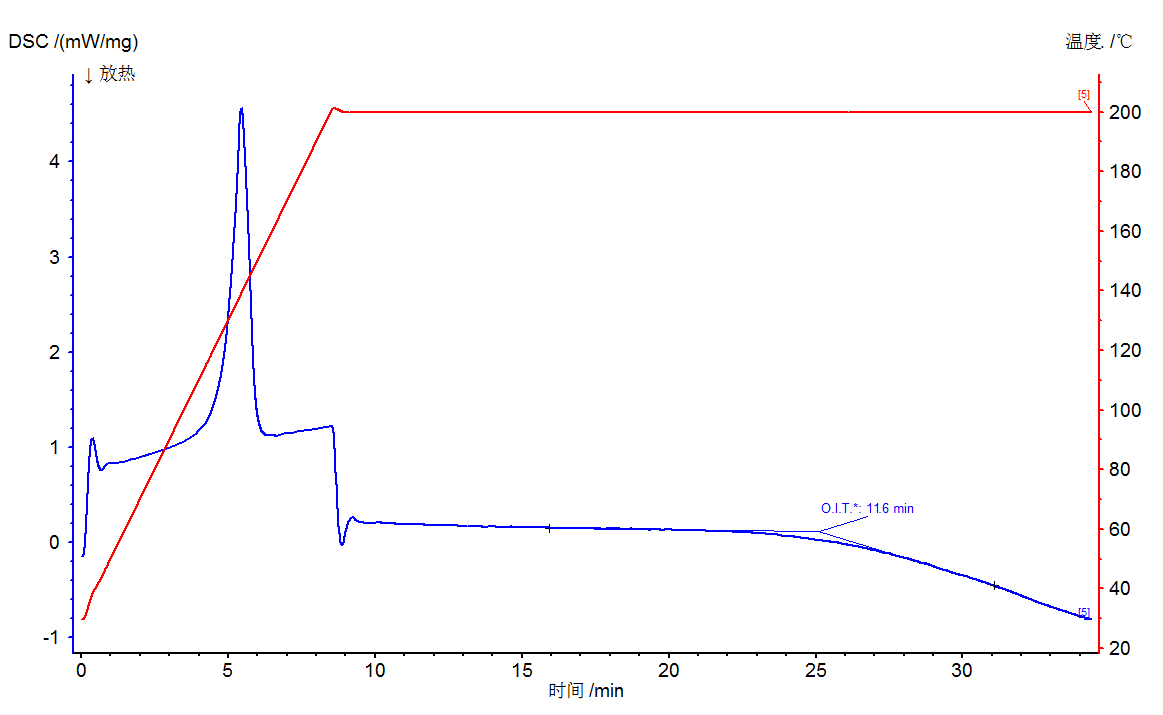

7 示例曲線：

注:①等溫OIT點的標定是以通氧前的一段平穩的曲線與試樣氧化后的一段平穩的曲線的交點（切線分析法）

②試樣溫度越高，氧化誘導時間越短；升溫速率越快氧化誘導期溫度也越高。氧化誘導時間和氧化誘導溫度還和試樣承受氧化的表面積有關。

從以上曲線得知，樣品在通氧后的11.6min的時候DSC曲線向下延伸，表現為放熱，即樣品發生了氧化反應，即樣品的氧化誘導期是11.6min。



參考文獻：

1）GB/T 19466.6-2009塑料 差示掃描量熱法（DSC）第6部分:氧化誘導時間（等溫OIT）和氧化誘導溫度（動態OIT）的測定

2）國內外測定氧化誘導時間試驗方法標準綜述

3）氧化誘導時間和氧化誘導溫度測試方法在覆銅板中的應用



*** 以上內容均為原創，如需轉載，請注明出處 ***
