關(guān)鍵詞：金屬材料；室溫拉伸；伸長；強(qiáng)度

前言:拉伸試驗是材料力學(xué)性能試驗中最常見、最重要的試驗方法之一。拉伸試驗是在三個外界條件（溫度、加載速度、應(yīng)力狀態(tài)）下進(jìn)行的。溫度條件指常溫、低溫、和高溫。加載速度是在靜載荷下進(jìn)行的,應(yīng)變速率一般為0.0001~0.01/s。應(yīng)力狀態(tài)為單向沿軸拉伸，即簡單應(yīng)力狀態(tài)。它具有簡單易行、試樣便于制備等特點。通過拉伸試驗可以得到材料的基本力學(xué)性能指標(biāo)，如彈性模量、屈服強(qiáng)度、規(guī)定非比例延伸強(qiáng)度、抗拉強(qiáng)度、斷后伸長率、斷面收縮率、應(yīng)變硬化指數(shù)和塑性應(yīng)變比等。拉伸試驗所得到的材料強(qiáng)度和塑性性能數(shù)據(jù)，對于設(shè)計和選材、新材料的研制、材料的采購和驗收、產(chǎn)品的質(zhì)量控制、設(shè)備的安全和評估，都有很重要的應(yīng)用價值和參考價值，有些則直接以拉伸試驗的結(jié)果為依據(jù)。例如：進(jìn)行強(qiáng)度計算時，材料所受的應(yīng)力應(yīng)小于屈服強(qiáng)度，否則會因塑性變形而導(dǎo)致破壞。材料的強(qiáng)度越高，能承受的外力就越大，所用的材料也越少。又如：斷后伸長率和斷面收縮率大的材料，軋制和鍛造的可塑性也越大，反之，可塑性就越小。

1.GB/T 228.1-2010簡介

本標(biāo)準(zhǔn)代替 GB/T 228-2002《金屬材料 室溫拉伸試驗方法》，規(guī)定了金屬材料拉伸試驗方法的原理、定義、符號和說明、試樣及其尺寸測量、試驗設(shè)備、試驗要求、性能測定、測定結(jié)果數(shù)值修約和試驗報告。

2.適用范圍

標(biāo)準(zhǔn)適用于金屬材料（包括黑色和有色金屬材料，但不包括金屬構(gòu)件和零件）室溫拉伸性能的測定，試樣或產(chǎn)品的橫截面尺寸≦0.1mm。對于小橫截面尺寸的金屬產(chǎn)品，例如金屬箔、超細(xì)絲和毛細(xì)管等的拉伸試驗需要雙方協(xié)議。

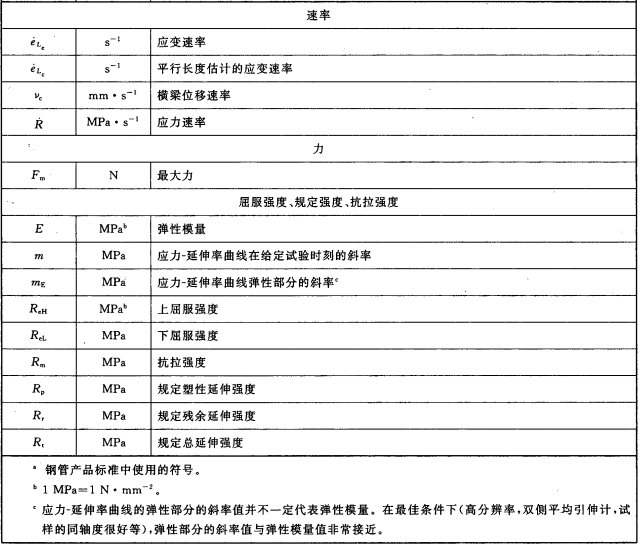

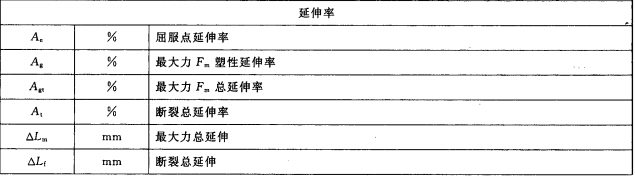

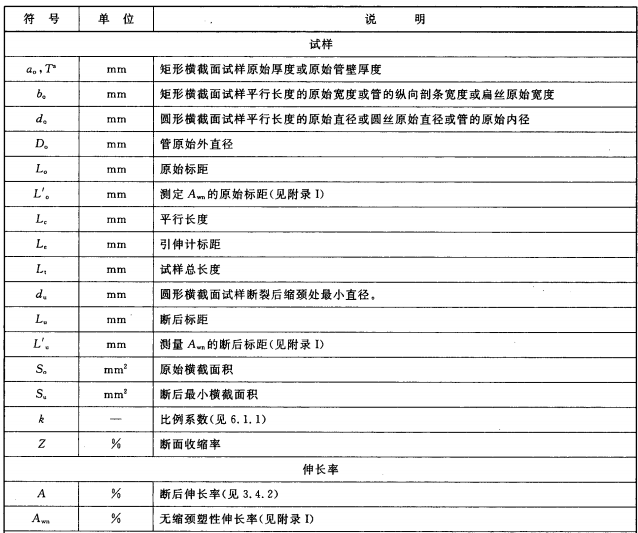

3.基本定義和符號

4.試樣制備

1、取樣的部位、方向和數(shù)量

a.切取樣坯時應(yīng)防止過熱、加工硬化而影響拉伸力學(xué)性能，應(yīng)留有足夠的機(jī)加工余量;

b.作標(biāo)記，保證始終能識別取樣的位置和方向。

2.試樣的橫截面形狀和尺寸

試樣橫截面的形狀一般可為圓形、矩形、弧形和環(huán)形，特殊情況可以為其它形狀。試樣有比例試樣和非比例試樣之分，如果采用比例試樣，應(yīng)采用比例系數(shù)k=5.65的值，因為此值為國際通用，除非標(biāo)距小于15mm。否則，可以采用k=11.3的值。

3.常見試樣形狀如圖：

5.試驗要求

1.設(shè)定試驗力零點

2.試樣的夾持方法

a.應(yīng)使用例如模形夾頭、螺紋夾頭、平推夾頭、套環(huán)夾具等合適的夾具夾持試樣;

b.確保夾持的試樣受軸向拉力的作用，盡量減小彎曲.

3.試驗速率控制

A.應(yīng)變速率控制

 a.基于引伸計的反饋而得到的應(yīng)變速率eLe

 b.根據(jù)平行長度估計的應(yīng)變速率eLc，即通過控制平行長度與需要的應(yīng)變速率相乘得到的橫梁位移速率來實現(xiàn)。

B.應(yīng)力速率控制

6.結(jié)果修約

1.強(qiáng)度性能值修約至 1 MPa;

2.屈服點延伸率修約至 0.1% ，其他延伸率和斷后伸長率修約至 0.5%;

3.斷面收縮率修約至 1%。

7.報告內(nèi)容

a) 本部分國家標(biāo)準(zhǔn)編號;

b) 注明試驗條件信息

c) 試樣標(biāo)識;

d) 材料名稱、牌號

d) 試樣類型;

f) 試樣的取樣方向和位置(如己知);

g) 試驗控制模式和試驗速率或試驗速率范圍

h) 試驗結(jié)果。
