引言

PCBA在生產、存儲、加工等過程中，因外來污染物、板子受潮、助焊劑殘留等原因時常導致PCBA燒毀、電遷移失效的問題，降低產品可靠性、提高企業生產成本。本文以PCBA燒毀失效為例，通過外觀檢查、表面分析、切片分析等方法，分析其失效原因與機理，并提出預防對策。

一、案例背景

某PCBA在生產后半年噴涂三防漆，上電后10多小時，V相與W相銅皮之間爬電打火，壓差為380VAC。現分析確認PCBA燒毀原因。

二、分析過程

1. 外觀檢查

對PCBA燒毀區域及其周圍區域進行外觀檢查。燒毀區域明顯發黑，局部碳化明顯。燒毀位置周邊區域，三防漆下面發現較多黃色異物，疑似助焊劑殘留現象。

圖1. 燒毀區域及周圍外觀檢查照片

2. 表面分析

為了觀察燒毀區域微觀形貌及確認該區域所含元素成分，利用SEM+EDS對其進行分析。

燒毀區域表面形貌觀察及成分分析如下：①燒毀區域局部位置發現較高含量的Sn元素（P1-2）及Cu元素（P1-3），放大后，未發現明顯遷移枝晶形貌；②燒毀區域多處位置發現異常元素存在，推測燒毀區域存在外來污染影響。

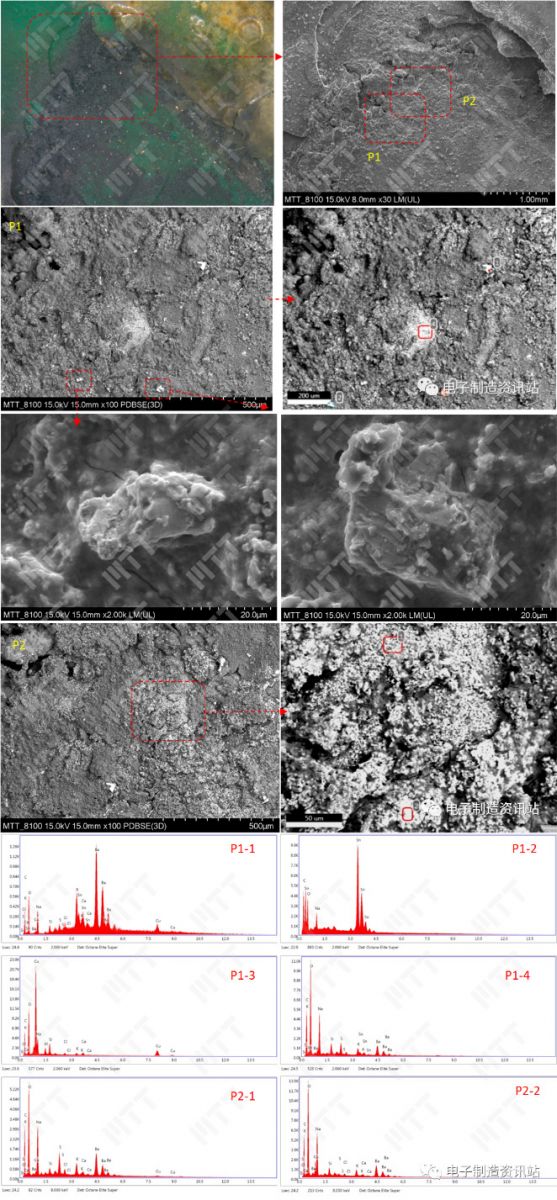

圖2. 燒毀區域表面SEM圖片及EDS能譜圖

3. FTIR分析

為了確認燒毀位置及三防漆化學成分，利用FTIR對兩處位置進行測試分析。

FTIR測試結果：

1. 三防漆的主要成分為醇酸聚氨酯漆;

2. 燒毀位置處的主要成分為羧酸鹽，1564cm-1及1411cm-1處來自羧酸鹽COO-伸縮振動吸收。黑色物質在3391cm-1及1460cm-1處出現水的特征吸收。

以上結果顯示，燒毀位置發現羧酸鹽及水成分，羧酸鹽為助焊劑中活性成分羧酸（酸性）與金屬氧化物反應后產物，故燒毀位置存在酸性助焊劑殘留現象。水分的存在說明燒毀位置較為潮濕。三防漆成分為醇酸聚氨酯漆，屬于熱固性樹脂，化學性能較穩定。

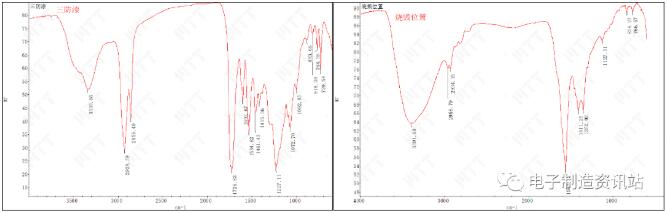

圖3. 燒毀位置及三防漆FTIR譜圖

4. 剖面分析

為了觀察燒毀位置及周邊未燒毀位置截面狀況，對其切片后進行形貌觀察及成分分析，結果如下。

Row1：①燒毀區域（P1）表層玻纖及綠油被碳化，表層局部位置除發現Sn、Cu金屬元素外，還發現Na、Cl、K異常元素；②未燒毀區域（P2），三防漆下面發現大量助焊劑殘留，成分測試顯示，殘留助焊劑中含有較高的Sn及少量Br元素，局部位置Sn含量高達61.6%wt及72.4%wt；③助焊劑未殘留位置（P3），三防漆與綠油貼附完好。

圖4. 燒毀區域及周邊區域切片后（row1）SEM圖片及EDS能譜圖

Row2：①未燒毀區域（P1、P2），三防漆下面同樣發現較多助焊劑殘留，助焊劑中Sn含量偏高，局部高達63.6%wt及85.8%wt，還發現Na、Cl、K異常元素存在；②未燒毀區域（P3），因助焊劑殘留影響，導致三防漆局部位置厚度過薄。

圖5. 周邊區域切片后（row2）SEM圖片及EDS能譜圖

以上結果可知，①燒毀區域局部位置發現Sn、Cu金屬元素及Na、Cl、K異常元素；②燒毀區域周邊區域，三防漆下面發現較高助焊劑殘留現象，殘留助焊劑含有較高Sn元素及少量Na、Cl、K異常元素；③局部位置助焊劑殘留較多，也影響了該位置三防漆的涂敷效果，無較多助焊劑殘留的區域，三防漆涂層良好，三防漆與綠油貼附完好。

三、總結分析

通過對燒毀區域及周邊區域外觀檢查發現，燒毀區域明顯發黑，局部碳化明顯。燒毀位置周邊區域，三防漆下面發現較多黃色異物，疑似助焊劑殘留現象。

燒毀區域表面進行形貌觀察及成分分析發現：①燒毀區域局部位置發現較高含量的Sn及Cu元素，放大后，未發現明顯枝晶形貌；②燒毀區域多處位置發現Na、Cl、K異常元素存在，推測燒毀區域存在外來污染影響。

FTIR分析結果顯示：燒毀位置存在酸性助焊劑及水分殘留現象，而三防漆成分為醇酸聚氨酯漆，屬于熱固性樹脂，化學性能較穩定。

為了進一步確認燒毀區域截面狀況及周邊三防漆下面異物成分，對燒毀區域及周邊區域進行切片分析，結果顯示：①燒毀區域局部位置發現Sn、Cu金屬元素及少量Na、Cl、K元素；②燒毀區域周邊區域，三防漆下面發現較高助焊劑殘留現象，殘留助焊劑含有較高Sn元素及少量Na、Cl、K元素；③局部位置助焊劑殘留較多，也影響了該位置三防漆的涂敷效果，無較多助焊劑殘留的區域，三防漆涂層良好，三防漆與綠油貼附完好。

綜上所述，PCBA燒毀主要與三防漆涂層下面Sn含量較高的助焊劑殘留有關。當助焊劑殘留后，助焊劑屬于極性物質，在三防漆涂覆之前的儲存過程中極易吸潮，吸潮后的助焊劑然后被三防漆覆蓋，這樣助焊劑中較高含量的金屬成分（助焊劑中活性成分與金屬氧化物反應后產物）及雜質在潮濕及酸性環境（助焊劑呈酸性）共同作用下產生出活性離子，活性離子在電場作用下定向移動而產生漏電，最終導致PCBA燒毀。

四、結論與建議

導致PCBA燒毀的原因：涂覆三防漆之前，燒毀區域殘留Sn含量較高的助焊劑，而助焊劑有吸潮現象，吸潮后的助焊劑被覆蓋在三防漆下面，這樣助焊劑中較高含量的金屬成分（助焊劑中活性成分與金屬氧化物反應后產物）及雜質在潮濕及酸性環境（助焊劑呈酸性）共同作用下產生出活性離子，活性離子在電場作用下定向移動而產生漏電，最終導致PCBA燒毀。

改善建議

1. 涂覆三防漆之前對PCBA進行局部清洗處理，去除助焊劑殘留及雜質；

2. 如無法進行清洗處理，建議對來料錫膏及所用到的焊料進行SIR（表面絕緣電阻測試）及ECM（電化學遷移測試）評估；

3. 涂敷三防漆前，避免PCBA受到外來污染，同時避免儲存受潮。
